一：概述：

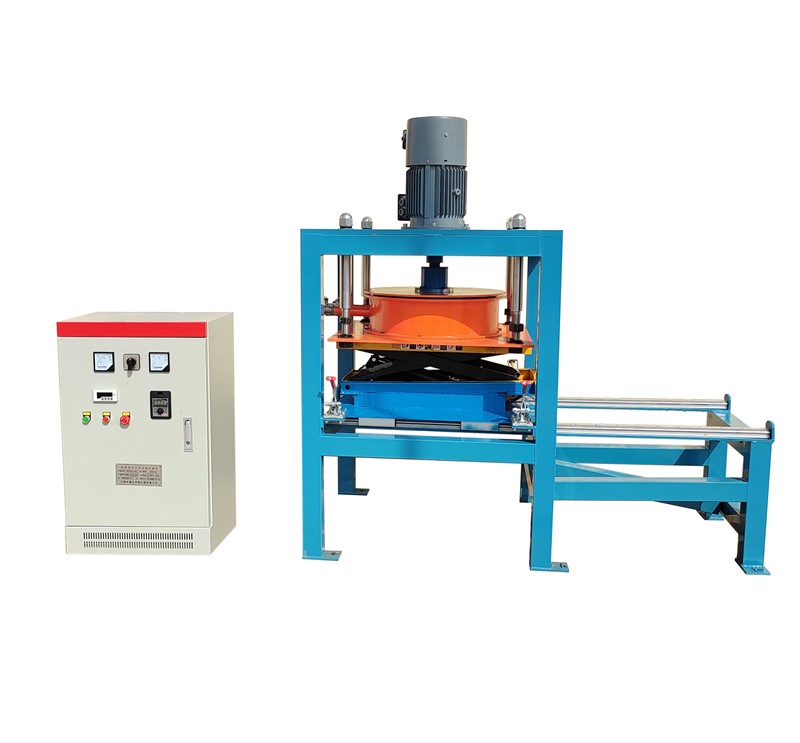

混凝土高速抗沖刷試驗機是根據《水工混凝土試驗規程SL352-2020》所規定的技術要求而設計的，它利用高速變頻變速電機產生高速離心力旋轉沖刷葉輪轉動箱體內水流砂沖擊混凝土內環表面磨損的試驗，且水流速10-40m/s可通過變頻電器控制柜操作來實現任意流速的設定，由于成型試件較重，采用液壓升降試件箱的方式進行裝卸，并且由于高速水流沖刷試件內環面將產生大量熱量，為此在試件箱內壁采用制冷控制循環裝置來實現試件箱體表面溫度的聚熱，該儀器是測定各類混凝土內表面高速抗水流砂沖擊磨損的能力的專用儀器。

二：主要技術參數：

1. 試樣尺寸：頂徑500mm，底徑490mm,內徑300 mm,高100mm

2. 試樣箱容器尺寸：φ620×150mm

3. 水流速：10m/s   20m/s    30m/s    40m/s (任意可調)

4，一次沖刷時間：900s

5,磨損劑：0.4mm-2mm剛玉.（剛玉625g,水2500mL）

6. 電源： AC 380V  50HZ

7. 電機功率： 5.5KW

8.ABB變頻控制器：5.5KW

9.轉速 調整：變頻高速電機

10.冷夜循環系統：壓縮機制冷循環控制箱。

11. 體積：1850 mm ×1200mm ×1500mm(長.寬.高)

12. 儀器總重量： 1.2T（變頻控制柜，主機和制冷循環控制箱）
